振动筛工作原理图及结构图示
返回列表 来源: 发布日期: 2021.10.20

旋振筛工作原理图

旋振筛工作原理

旋振筛由立式振动电机作激振源,振动电机上、下两端安装有偏心重锤,将振动电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

旋振筛

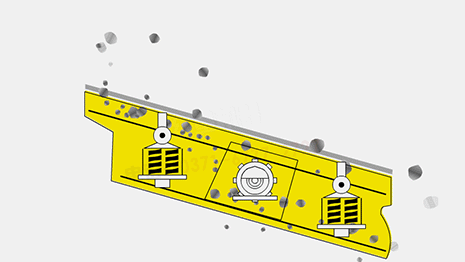

直线振动筛工作原理图

直线振动筛型号规格参数
直线振动筛工作原理

当纵向安装在筛体上的两台振动电机做相对运转时,其产生在横向的激振力由于电机的相对运转而相互抵消,其纵向激振力通过传振体传递到整个筛箱上,而使筛面振动,从而使筛面上的物料受其激振力而在筛网面上向出料品方向跳跃运动,小于筛孔的物料通过筛孔而落到下层,经连续跳跃后从出料口流出,由于筛分过程合理,物料经振动筛分级后,可取得几种不同粒度的物料,完成物料的分级作业。

直线振动筛

圆振动筛工作原理图

圆振动筛型号规格参数
圆振动筛工作原理

YK系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。

YK圆振动筛
