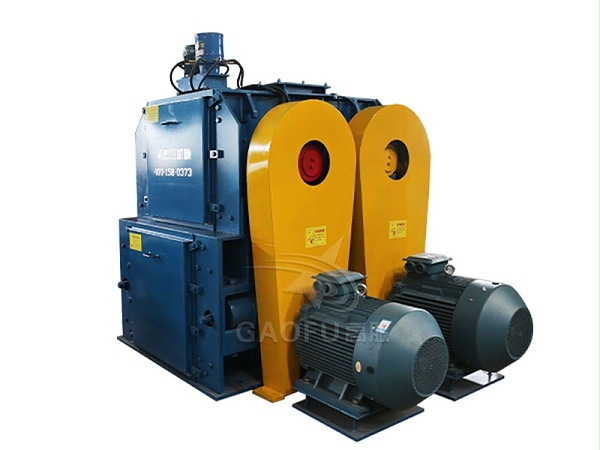

工作原理： GF4PG四齿辊破碎机是由高速、强力做相向运转的齿辊组成。符合两齿辊间隙的物料自由落下，大于两齿辊间隙的物料受辊齿咬合作用力，被瞬间破碎，自由落下，达到破碎目的，满足粒度要求。相对辊差速运转，可以互相清理齿缝间的物料，从而减少粘堵现象，且使物料不能在齿辊上停留，避免了重复破碎，不至于被过粉碎。
应用范围：块煤破碎、煤矸石破碎、石油焦破碎、炭电极块破碎、石墨电极块破碎、阳极块破碎、炭砖块破碎
● 过粉碎率低粒度好，采用组合破碎，对物料进行瞬间硬性破碎，重破低，出粒均匀。
● 振动给煤，均匀布料，降低齿板偏磨，延长齿板寿命。
● 环保节能效率高，进料≤350mm,出料3-50mm之间可调，一次破碎比可达50。
● 当木块及其它非磁性合金或橡胶等柔性物体进入破碎机无法破碎时，两齿辊能自动平行退让开上述物料。
块煤、炭电极块、石墨电极块、阳极块、炭砖块、煤矸石、褐煤、无烟煤、泥煤、烧结矿、炉渣、页岩、石灰石等
煤炭
褐煤
无烟煤
页岩
炉渣
煤矸石
烧结矿
石灰石
GF新型齿辊式碎煤机的齿形大，而且齿布置较密。“快速平行退让”液压系统，防粘堵振动均匀布料，独特电机同侧摆放结构。
● 退让方式对比
GF新型碎煤机采用“液压一体化平衡闪退”，在遇不可破碎物进入破碎机的偶发情况下，两齿辊始终平行退避并迅速复位，保证设备主轴不受径向冲击力，相对齿板不会碰齿，进而确保了贵重机检的安全。
传统齿辊碎煤机仍采用简单簧式退让方式，当不可破碎物进入齿辊时，两齿辊一端退避另一端不退避，行业内称为“八字撇退让”，主轴及易受径向力而别断。如果齿形高大了，更容易出现碰齿、打齿的情况。
● 布料方式对比
GF新型齿辊碎煤机采用防粘堵振动均匀布料器，可以将煤均匀布满齿辊工作面，对煤量有暂缓匀化的功能，避免齿板偏磨，延长齿板寿命，节能配件费用。
普通的碎煤机采用传统布料方式，不能解决均匀布料的问题，容易堵塞贺造成偏磨，齿板寿命短，成本高。
● 电机摆放对比
新型齿辊碎煤机独特电机同侧摆放结构，四个辊子均匀受力，两细辊退让时，不会因皮带松动对电机做功有任何影响，同时也留下了充足的检修空间。
传统齿辊碎煤机采用的是电机对角摆放结构，两细辊退避时会造成电机皮带松弛加快皮带磨损，更容易对电机造成损害，且占用了很大的空间，影响检修。
● 碎煤粒度成果对比
齿辊式碎煤机原理是燃料上进下出，不经过二次破碎。通过齿与齿之间的咬合破碎筛分作用来达到破碎目的，出粒均匀，过粉率低，而且其破碎粒度可以通过丝杠迅速调节，符合流化床锅炉燃煤要求，降低了飞灰浪费。
锤式破碎机，由于对燃料反复锤击，过粉碎率高，过碎燃料未经充分燃烧便被飞灰出去，造成了资源的浪费。如按照每天浪费2吨燃料来计算的话，则一年就浪费700吨燃料，直接经济损失高达50多万。
● 粘堵要求对比
GF新型齿辊碎煤机相对两辊之间为差速运转，可以相互清理齿缝间物料，从而减少粘堵现象！
环锤破碎机相对燃料水分有高要求，如水分超过百分之六则筛板出现粘堵，随之产能大幅降低，如水分达到百分分之十左右，则产能会降低至额定产能的1/3。
● 环境污染程度对比
齿辊式破碎机为上进下出微负压运行方式，平稳无噪音，低粉尘外溢，环保又健康。
锤式破碎机的工作原理，导致产生正压气流，严重粉尘污染；其机械振动会产生严重噪声污染；直接危害员工身心健康。
| 型号 | 生产能力（t/h） | 电机型号 | 功率（kW） | 外型尺寸（长×宽×高） | 重量（kg） |
| GF4PG-50 | 30-60 | YE2-225M-6 | 30×2=60 | 2150×2400×2000 | 12000 |
| GF4PG-90 | 70-100 | YE2-250M-6 | 37×2=74 | 2500×2400×2000 | 16100 |
| GF4PG-120 | 100-130 | YE2-280S-6 | 45×2=90 | 2700×2400×2000 | 18500 |
| GF4PG--150 | 140-160 | YE2-280M-6 | 55×2=110 | 2900×2700×2400 | 21000 |
| GF4PG-180 | 160-190 | YE2-315S-6 | 75×2=150 | 3000×2700×2400 | 25000 |
| GF4PG-200 | 180-220 | YE2-315S-6 | 75×2=150 | 3250×2700×2400 | 26500 |
| GF4PG-250 | 220-260 | YE2-315M-6 | 90×2=180 | 3500×2700×2400 | 28100 |
| GF4PG-300 | 260-310 | YE2-315L1-6 | 110×2=220 | 3900×2700×2400 | 32000 |
| GF4PG-350 | 300-360 | YE2-315L2-6 | 132×2=264 | 4050×2700×2400 | 35200 |
| GF4PG-400 | 350-410 | YE2-355S-6 | 160×2=320 | 4250×2700×2400 | 38500 |
| GF4PG-500 | 450-510 | YE2-355M2-6 | 200×2=400 | 4600×2800×2450 | 43000 |
| GF4PG-600 | 550-610 | YE2-355L1-6 | 220×2=440 | 5200×2900×2450 | 51000 |
| GF4PG-700 | 650-710 | YKK-400-6 | 280×2=560 | 5500×2900×2450 | 56000 |
| GF4PG-800 | 750-810 | YKK-400-6 | 315×2=630 | 6000×3000×2500 | 62000 |
